Контроль адгезии и толщины порошкового покрытия: практический гид для цеха

Стабильная адгезия и правильная толщина слоя - две опорные характеристики любого порошкового покрытия, от которых зависит ресурс изделия, внешний вид и количество рекламаций.

Хорошая новость для цеха в том, что оба параметра можно контролировать простыми, стандартизованными методами - прямо на линии окраски, без сложной лаборатории.

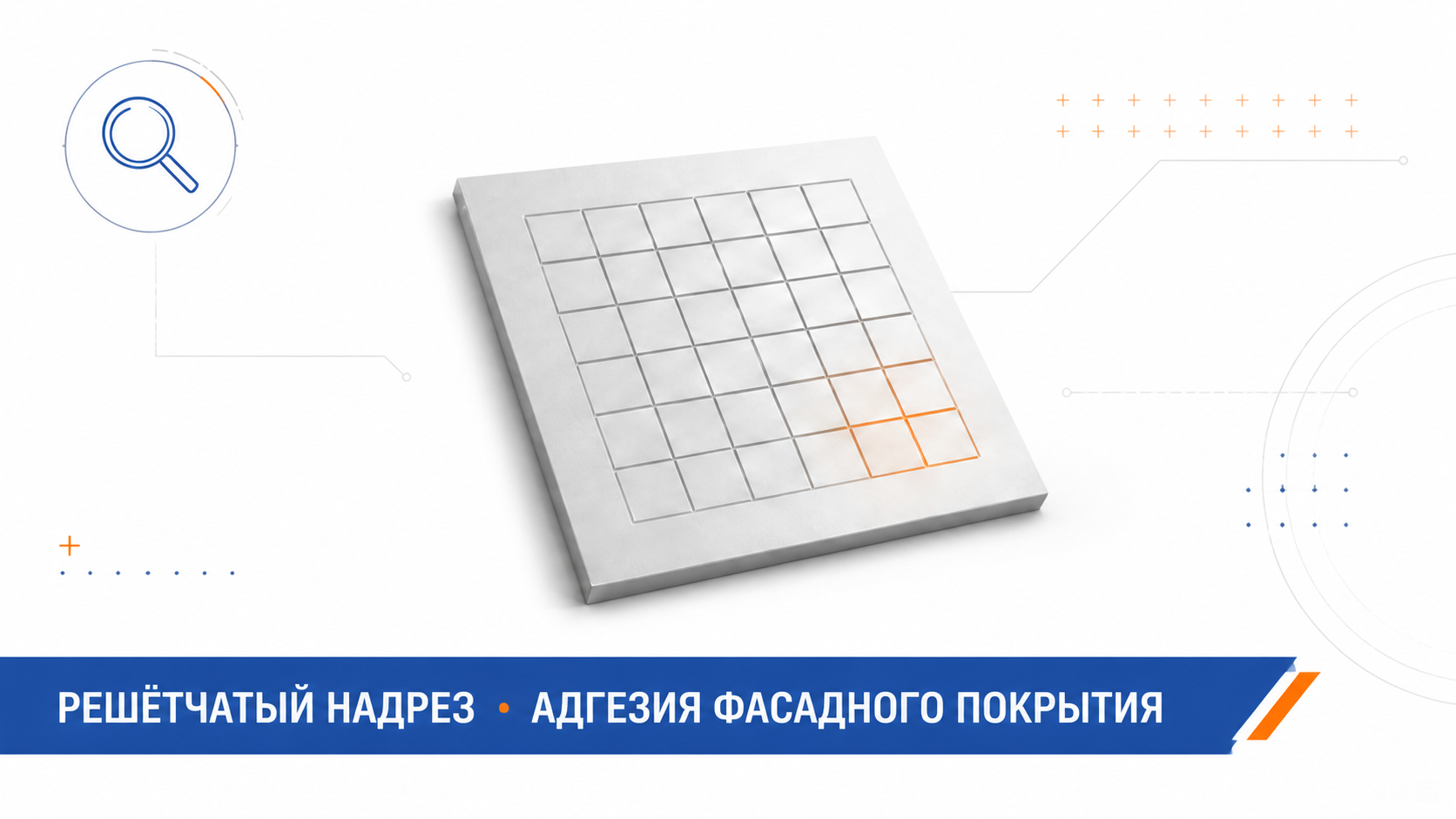

Решётчатый надрез: адгезия фасадного порошкового покрытия

Проверяем, «держится ли» порошковая краска на алюминиевой панели

На лицевой поверхности фасадной панели делаем решётку надрезов до металла (6×6 линий с шагом 1–2 мм, всего 25 квадратов).

Проходим по решётке щёткой или наклеиваем адгезионную ленту и резко отрываем — затем оцениваем квадраты по шкале 0–5: чем меньше отслоений, тем надёжнее сцепление покрытия с алюминием.

Преимущества :

Быстрый тест адгезии прямо на фасадной панели.
Работает по ISO 2409, ГОСТ 15140 и ГОСТ 31149‑2014.
Позволяет вовремя заметить проблемы подготовки поверхности и режима печи.

Где применять на фасаде:

Контроль стартовых партий порошка перед серийной окраской панелей.
Проверка после изменения химподготовки или температурного профиля туннельной печи.

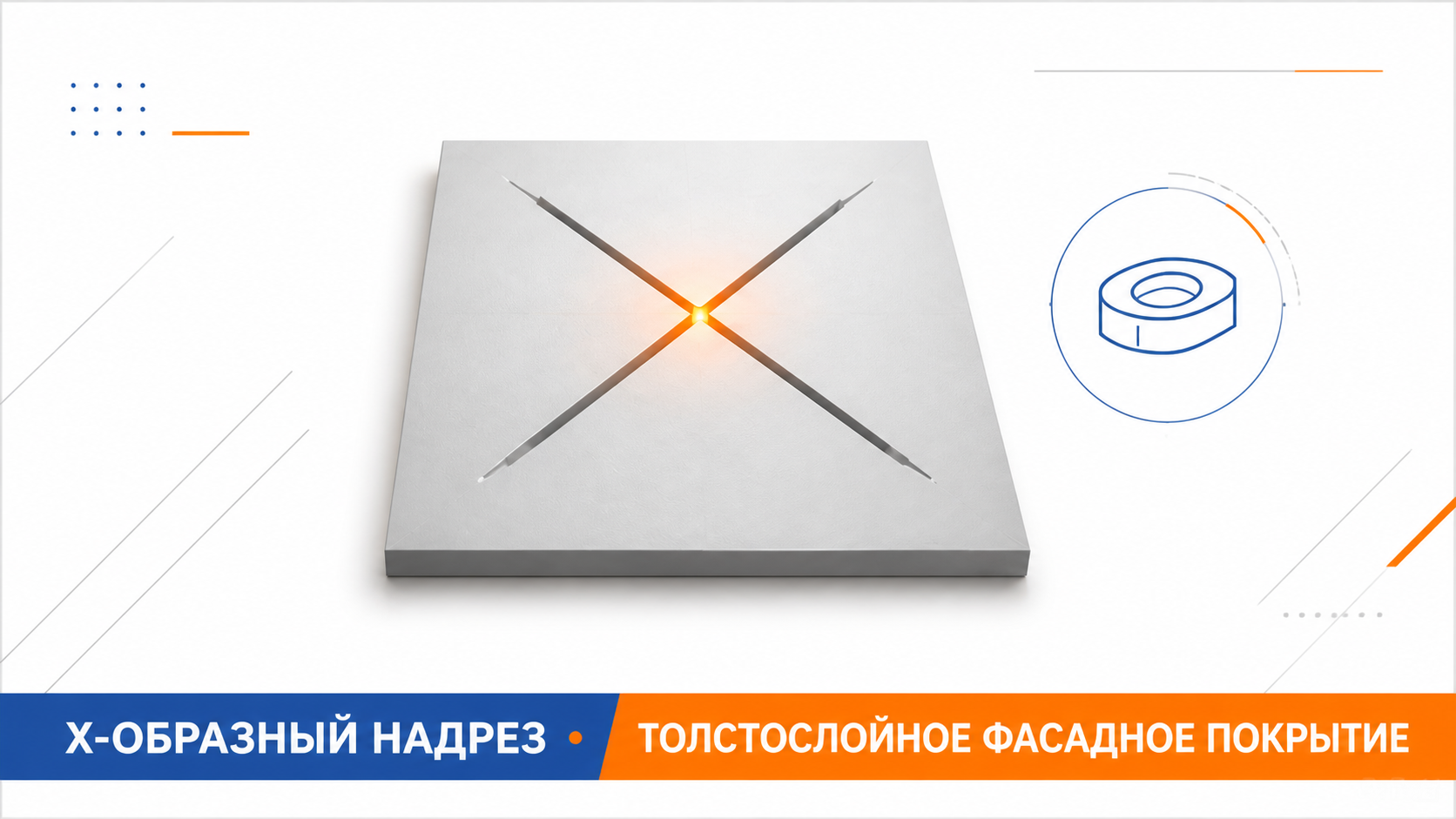

X‑образный надрез для толстых и текстурных фасадных систем

Адгезия порошка в зоне максимального напряжения

Для фасадных панелей с толстым (>120–150 мкм) или выраженно текстурным покрытием выполняем два пересекающихся надреза до подложки под углом 30–45°.

На область пересечения наклеиваем ленту и резко отрываем — по размеру зоны отслаивания вокруг креста оцениваем, выдержит ли декоративное покрытие реальные деформации фасада (ветровые нагрузки, температурные перепады).

Преимущества:

Корректно оценивает адгезию толстослойных и структурных фасадных систем.
Чувствителен к локальным дефектам подготовки алюминия и перенагреву/недогреву в печи.
Дополняет решётчатый надрез при разборе сложных декоративных покрытий (антики, текстуры).

Где применять на фасаде:

При использовании текстурных порошковых красок на видимых зонах фасада.
В экспертизе рекламаций, когда покрытие трескается или отслаивается в углах панелей.

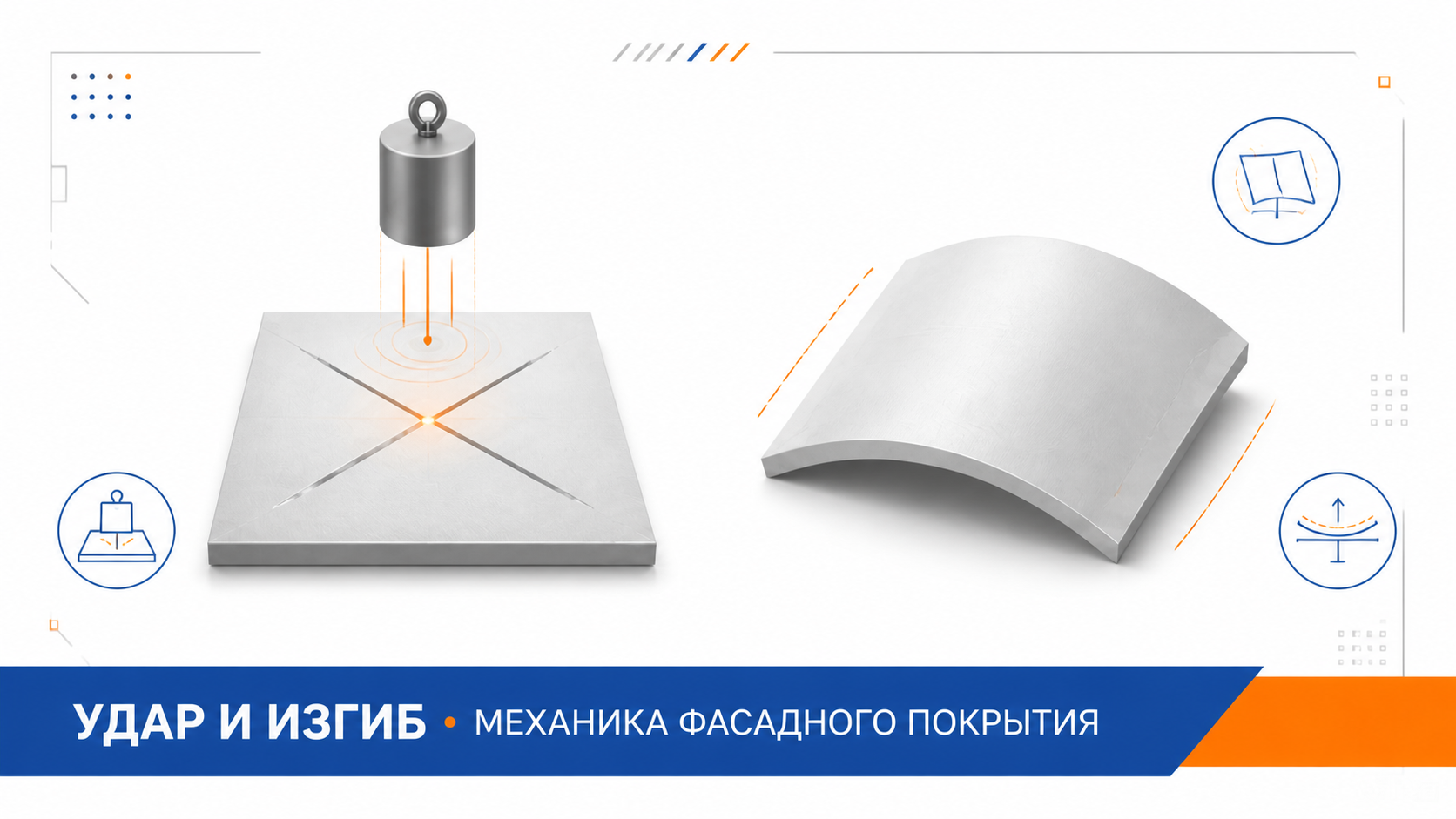

Удар и изгиб: механика фасадного покрытия

Образец фасадной панели с порошковым покрытием испытывают ударом падающего груза - проверяют, нет ли трещин и отслоений вокруг точки удара.

Отдельный тест изгибает пластину вокруг заданного радиуса: если в зоне изгиба нет трещин, покрытие достаточно эластично и хорошо держится на металле.

Преимущества:

Имитация реальных нагрузок: монтаж, транспортировка, эксплуатация фасада.
Позволяет поймать хрупкость покрытия из‑за слишком большой толщины или неправильной полимеризации.
Дополняет адгезионные тесты, давая целостную картину качества фасадной системы.

Где применять на фасаде:

При вводе новой порошковой системы для вентфасадов и кассет.
При проверке стабильности качества между партиями краски и сменами.

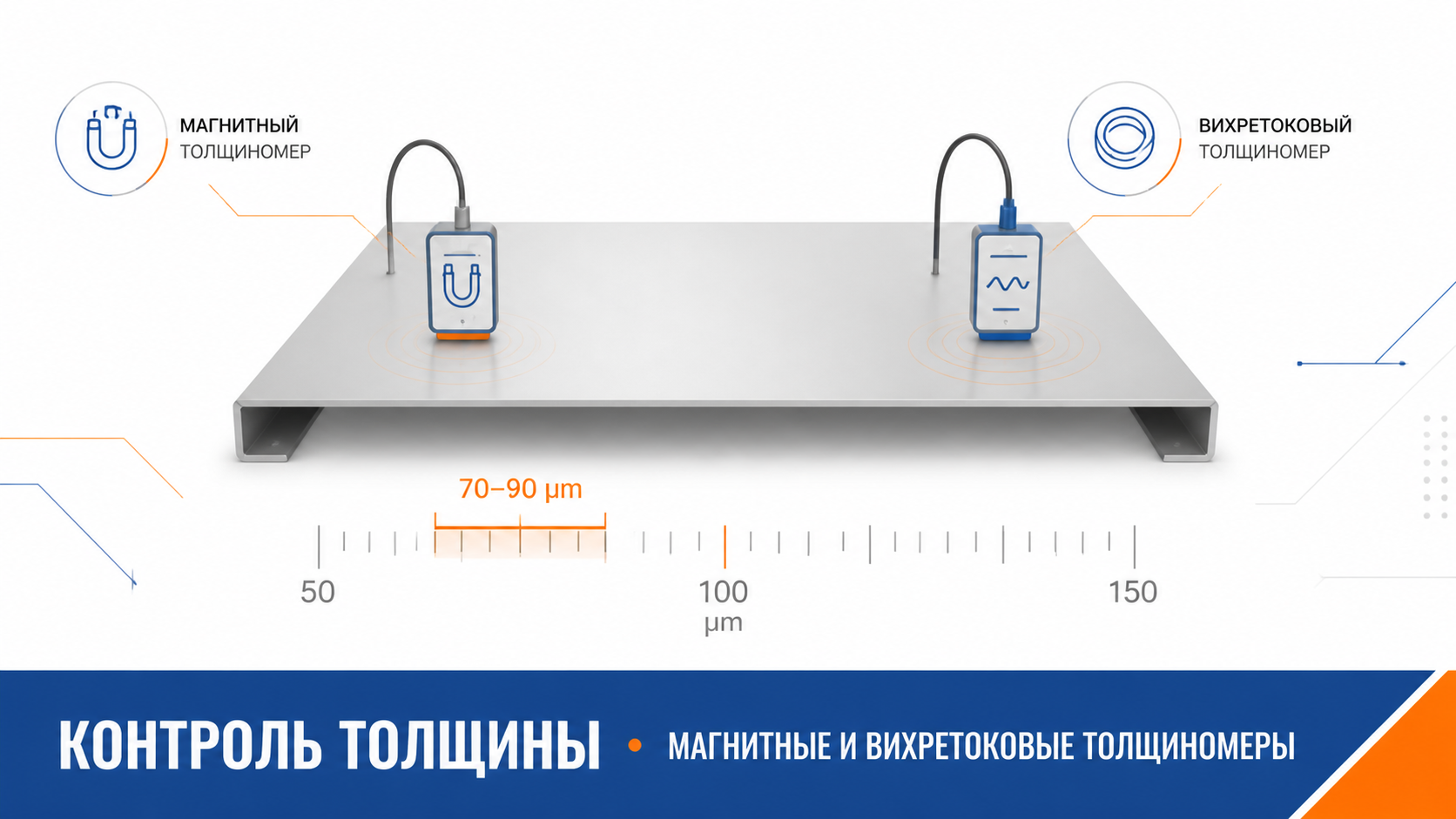

Контроль толщины 70–90 мкм на фасадных панелях

На алюминиевых фасадных панелях контролируют толщину порошкового покрытия магнитными/вихретоковыми толщиномерами: зонд приборa прикладывают к поверхности и получают толщину слоя в микрометрах.

Для гладких полиэфирных фасадных систем оптимальный диапазон составляет 70–90 мкм — это «золотая середина» между укрывистостью, эластичностью и стойкостью к УФ‑излучению.

Преимущества:

Неразрушающий контроль прямо на готовых фасадных панелях.
Быстрое выявление недонабора (менее 50–60 мкм) и переизбытка толщины (выше 120–150 мкм).
Привязка к требованиям ГОСТ 9.410‑88 и отраслевым нормам для архитектурных покрытий.

Где применять на фасаде:

Операционный контроль толщины панелей перед отправкой на объект.
Настройка режима туннельной печи и скорости линии под конкретный порошок.

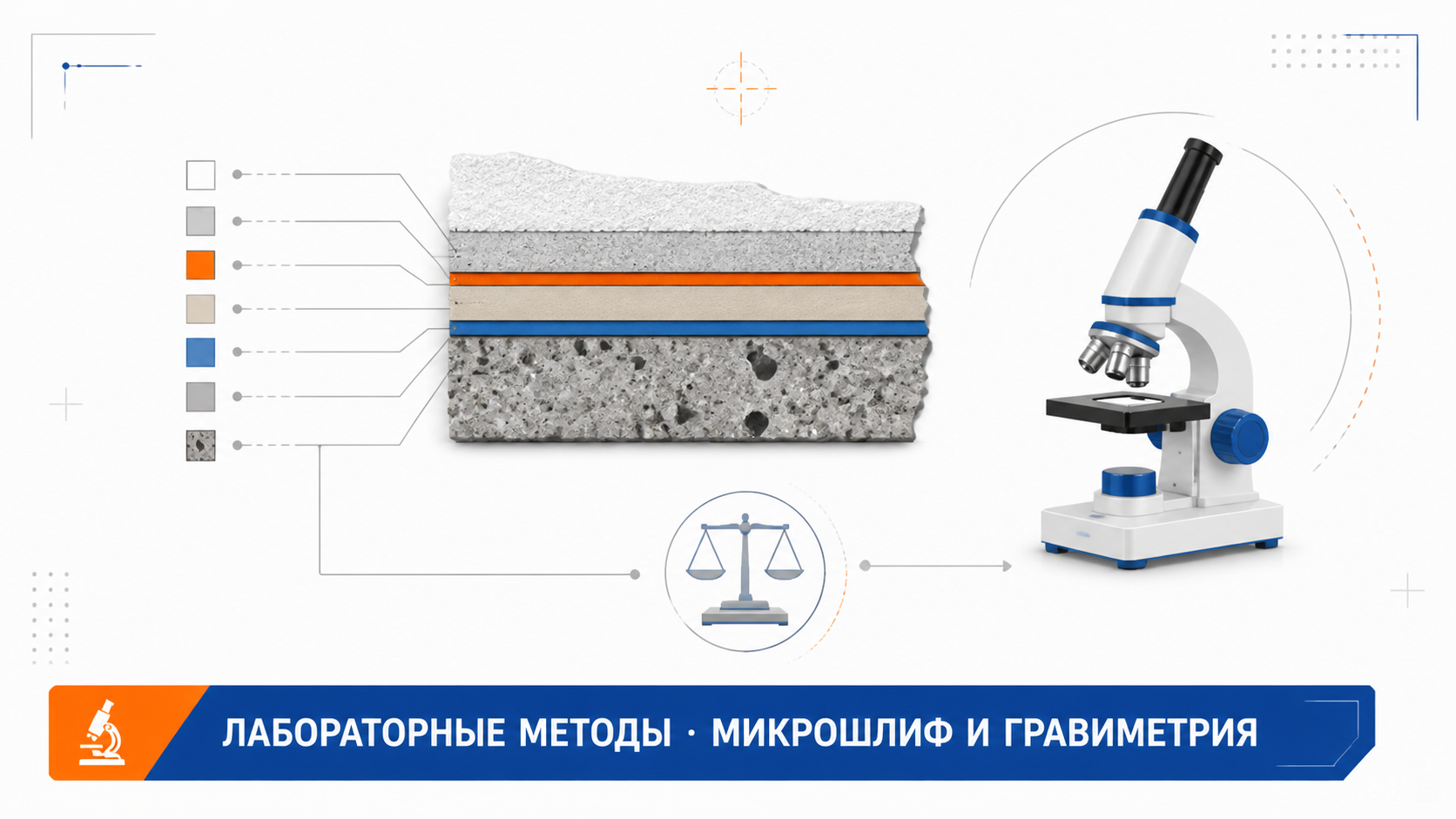

Микрошлиф и гравиметрия фасадных покрытий

Для спорных случаев с фасадными панелями вырезают образец, делают поперечный микрошлиф и под микроскопом измеряют толщину каждого слоя покрытия.

Гравиметрический подход определяет массу покрытия на заданной площади и по плотности рассчитывает эквивалентную толщину - удобно для комплексных систем и лабораторных исследований.

Преимущества:

Максимальная точность и детализация структуры многослойной фасадной системы.
Используются как эталон при калибровке толщиномеров и судебных экспертизах качества фасадного покрытия.
Помогают привязать режимы подготовки, нанесения и полимеризации к реальной толщине и ресурсу фасада.

Где применять на фасаде:

При серьёзных рекламациях по отслоению или преждевременному выгоранию покрытия.
В разработке новых фасадных порошковых систем и сертификации объектов.

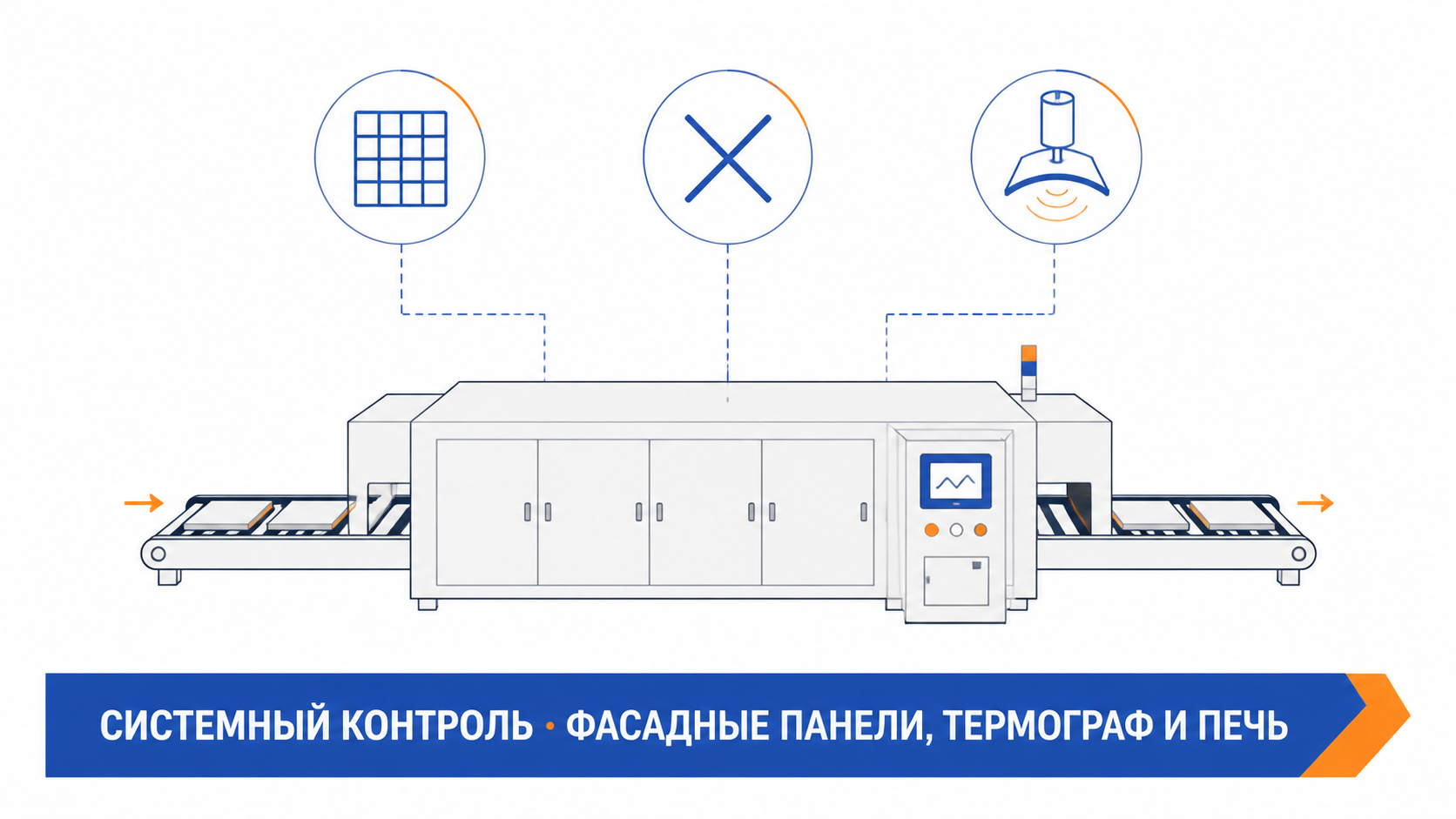

Комплексный контроль фасадных панелей: адгезия + толщина

На запуске новой порошковой системы для фасадных панелей измеряют толщину неразрушающим толщиномером и проверяют адгезию решётчатым надрезом; при толстых/текстурных покрытиях добавляют X‑образный надрез.

В операционном режиме ведут регулярный контроль толщины по критическим зонам панели и периодически повторяют тесты адгезии, особенно после смены партии порошка или перенастройки печи.

Преимущества:

Минимум сюрпризов на объекте: фасадные панели проходят полный цикл проверки ещё в цехе.
Понятная связь «режим печи → толщина → адгезия → ресурс фасада».
Прозрачные протоколы качества для девелопера и фасадного подрядчика.

Где применять на фасаде:

На производстве панелей для вентфасадов, кассет, крупноформатных облицовок.
В презентациях термографа и туннельной печи как части системы контроля качества фасада.
