Трафарет и апертуры: как толщина трафарета (0,10–0,15 мм) влияет на качество отпечатка
Толщина трафарета - один из ключевых параметров, определяющих объём наносимой паяльной пасты, полноту заполнения апертур и итоговое качество паяного соединения: слишком тонкий трафарет даёт недостаточное количество пасты, слишком толстый провоцирует перемычки и засорение отверстий.
Зачем нужен трафарет и что такое апертуры

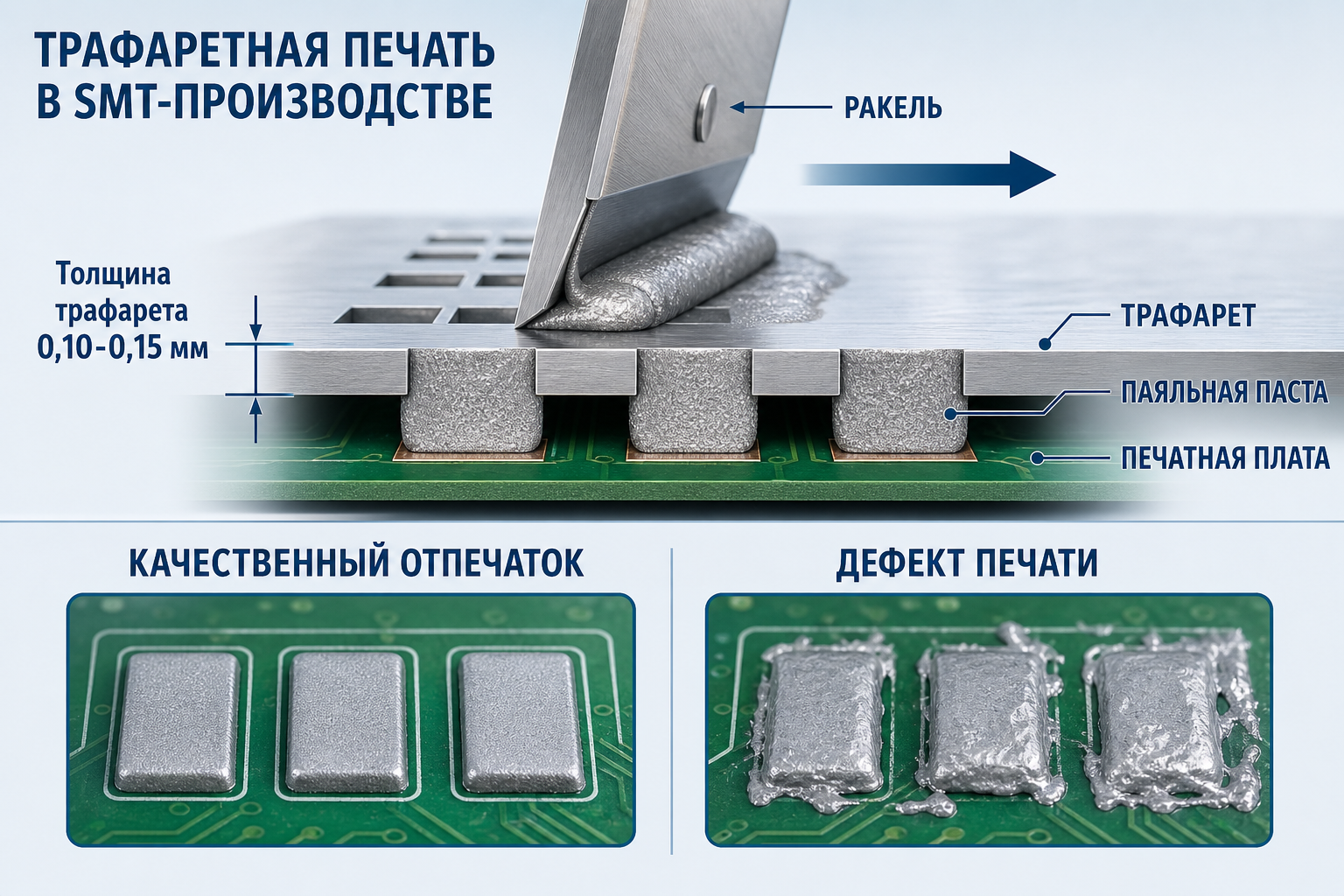

Трафаретная печать - самый распространённый способ нанесения паяльной пасты в серийном SMT-производстве: паста продавливается ракелем через апертуры (отверстия) в металлической пластине толщиной 80–150 мкм, повторяющие рисунок контактных площадок платы. От геометрии этих отверстий и толщины самого трафарета напрямую зависит объём пасты, который попадёт на плату, и, соответственно, качество будущего паяного соединения.
Как толщина трафарета определяет объём пасты
Объём паяльной пасты, переносимой через прямоугольную апертуру, приближённо рассчитывается по формуле V = L × W × T, где T — толщина трафарета, L и W — размеры отверстия. Это значит, что при неизменной геометрии апертуры именно толщина трафарета линейно управляет количеством нанесённой пасты — увеличение T на 20–30 мкм заметно повышает объём отпечатка, что критично при переходе на компоненты с мелким шагом выводов.
Aspect Ratio и Area Ratio: почему 0,10–0,15 мм - золотая середина
Для оценки того, насколько чисто паста отделится от стенок апертуры при подъёме трафарета, используют два показателя:
При AR₂ ниже порога паста «залипает» на стенках, и на плату переносится лишь 40–60% номинального объёма - отсюда непропечатанные площадки и недостаточное количество припоя. Диапазон 0,10–0,15 мм считается универсальным компромиссом: он обеспечивает нужный объём пасты для компонентов типоразмера 0603–SOP и корпусов QFP с шагом до 0,5 мм, сохраняя при этом приемлемое соотношение сторон апертур.
Типичные дефекты при неверно выбранной толщине
Ошибка в толщине трафарета - одна из главных причин брака при печати паяльной пасты:
- Слишком тонкий трафарет (менее 0,10 мм) даёт недостаточный объём пасты, что приводит к «холодным» пайкам и непропаянным выводам.
- Слишком толстый трафарет (более 0,15 мм) для мелкого шага провоцирует избыток пасты и короткие замыкания (перемычки) между соседними площадками.
- Несоответствие площади стенок апертуры площади контактной площадки (нарушение стандарта IPC-7525) вызывает засорение апертур и остатки пасты после отделения трафарета.
- «Собачьи уши» — паста на краях площадки толще, чем в центре, — возникают при неверной геометрии апертуры относительно толщины трафарета.
- Затекание пасты под трафарет (bleed-out) случается при избыточном давлении ракеля или деформации слишком тонкого трафарета.
Как выбрать толщину под компоненты
Ориентировочные соответствия толщины трафарета типу монтируемых компонентов:
Помимо толщины, на качество отпечатка влияют настройки принтера: давление ракеля 0,25–0,40 Н/мм, скорость печати 20–60 мм/с, угол ракеля 45–60° и стабильная температура 20–25 °C для сохранения вязкости пасты.
Практические рекомендации
Перед запуском серии всегда проверяйте Area Ratio для критических апертур: если значение ниже порога, меняйте либо геометрию отверстия, либо толщину трафарета целиком, а не подстраивайте только давление ракеля. Регулярно очищайте трафарет после 5–10 циклов печати, чтобы остатки пасты в апертурах не искажали объём последующих отпечатков. При переходе на компоненты с более мелким шагом закладывайте запас по толщине трафарета заранее - переделка под новый техпроцесс дешевле, чем разбор партии брака после пайки.
