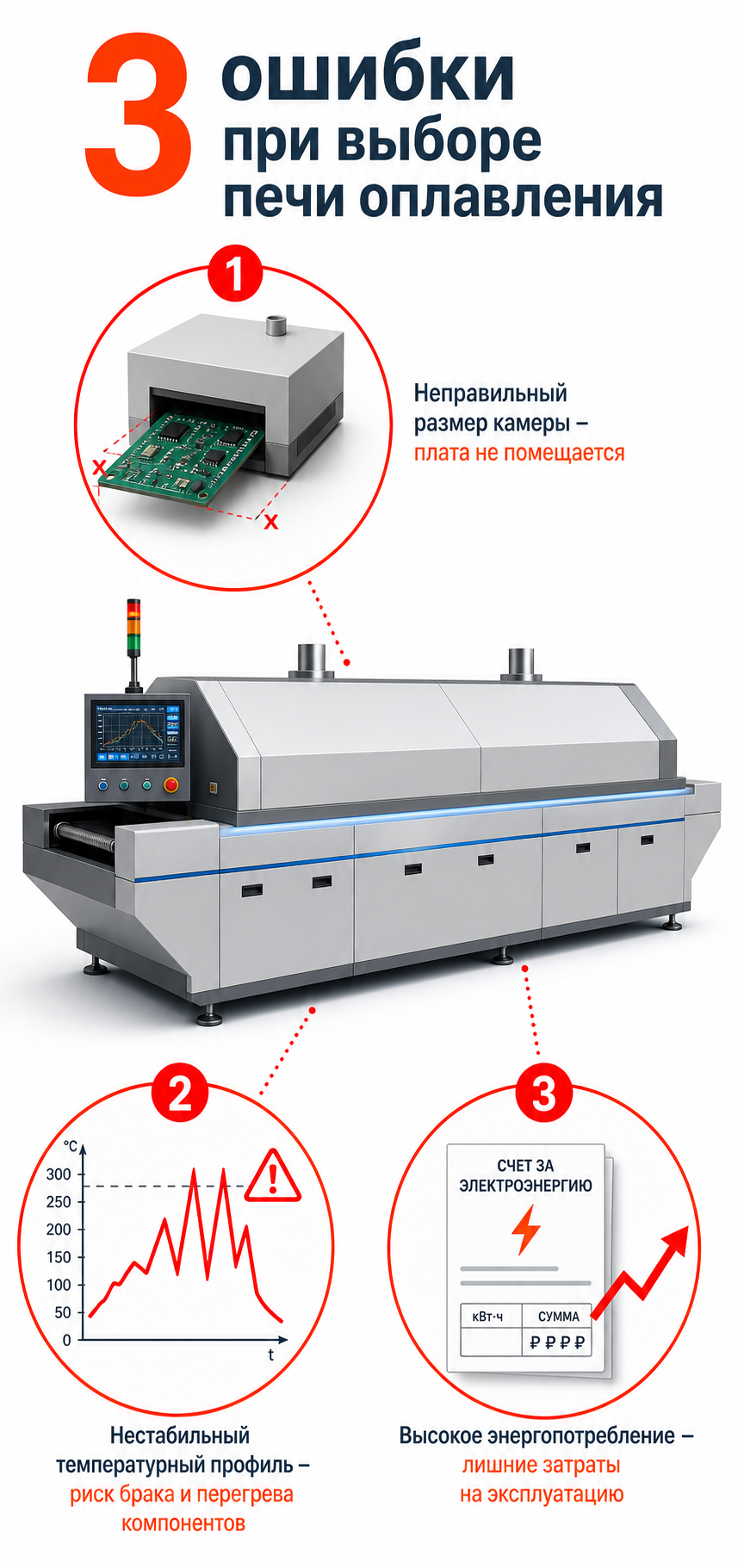

3 типичные ошибки при выборе печи оплавления для SMD‑монтажа
Выбрать печь оплавления «на глаз» и по цене — легко. Гораздо сложнее подобрать оборудование так, чтобы через полгода оно не стало «бутылочным горлышком» вашей линии и не ухудшило качество пайки.
В этой статье разберём три типичные ошибки при выборе печи оплавления для SMD, которые чаще всего допускают небольшие производства, лаборатории и стартапы.
В этой статье разберём три типичные ошибки при выборе печи оплавления для SMD, которые чаще всего допускают небольшие производства, лаборатории и стартапы.
Ошибка 1. Ориентируются только на цену и мощность
На старте часто берут самую доступную настольную печь, обращая внимание только на стоимость и заявленные «ватты». При этом остаются без внимания ключевые моменты:
В результате термопрофиль «не тянется»: середина платы может не прогреваться, а края — перегреваться. Это приводит к скрытым дефектам пайки, трещинам, отвалам BGA и падению надёжности изделий.
Перед покупкой важно описать свои платы и режимы работы: максимальные размеры, массу, типы компонентов и планируемый объём сборки. Это поможет понять, печь какого класса действительно нужна, а на чём экономить нельзя.
- масса и габариты плат
- плотность монтажа и наличие BGA/QFN‑корпусов
- реальная требуемая производительность линии
- типы используемых паяльных паст и температурные окна
В результате термопрофиль «не тянется»: середина платы может не прогреваться, а края — перегреваться. Это приводит к скрытым дефектам пайки, трещинам, отвалам BGA и падению надёжности изделий.
Перед покупкой важно описать свои платы и режимы работы: максимальные размеры, массу, типы компонентов и планируемый объём сборки. Это поможет понять, печь какого класса действительно нужна, а на чём экономить нельзя.
Ошибка 2. Недооценивают важность настройки термопрофиля
Фраза «в печи четыре зоны нагрева» сама по себе мало что значит. Важнее то, как именно этими зонами можно управлять:
Если профиль нельзя нормально настроить, воспроизвести и задокументировать, процесс пайки превращается в лотерею. Сегодня плата припаялась нормально, завтра вы видите перегрев флюса, пожелтевший текстолит или непропай под корпусом.
При выборе печи обязательно уточняйте:
- шаг и диапазон установки температуры в каждой зоне
- стабильность температуры по времени
- равномерность нагрева по ширине конвейера или площади рабочей камеры
- наличие удобных инструментов съёма и анализа профиля (термопары, регистратор, софт)
Если профиль нельзя нормально настроить, воспроизвести и задокументировать, процесс пайки превращается в лотерею. Сегодня плата припаялась нормально, завтра вы видите перегрев флюса, пожелтевший текстолит или непропай под корпусом.
При выборе печи обязательно уточняйте:
- как задаются и сохраняются профили
- можно ли отследить реальную температуру платы, а не только воздуха в камере
- есть ли поддержка логгера и экспорт данных для анализа
Ошибка 3. Не считают энергопотребление и стоимость эксплуатации
Часто ориентируются только на паспортную мощность и стоимость печи, забывая о её ежедневной эксплуатации. На практике важны:
Если эти факторы не учесть, можно получить ситуацию, когда:
Грамотно подобранная печь оплавления помогает стабилизировать процесс пайки, снизить количество скрытых дефектов и обеспечить предсказуемое качество изделий при разумных эксплуатационных расходах.
- реальное энергопотребление в рабочем режиме при типовом профиле
- время выхода на рабочую температуру и время остывания
- насколько удобно обслуживать печь: очистка, доступ к фильтрам, профилактика, ремонт
- наличие сервисной поддержки и доступных запчастей
Если эти факторы не учесть, можно получить ситуацию, когда:
- печь большую часть дня простаивает «на горячем старте»
- счета за электроэнергию растут, а загрузка линии низкая
- любые работы по обслуживанию превращаются в долгий простой производства
Грамотно подобранная печь оплавления помогает стабилизировать процесс пайки, снизить количество скрытых дефектов и обеспечить предсказуемое качество изделий при разумных эксплуатационных расходах.
Как выбрать печь оплавления без ошибок
Чтобы минимизировать риск неправильного выбора:
Чем подробнее вы опишете свои задачи, тем точнее получится подобрать печь оплавления под ваш процесс, а не под красивые характеристики из каталога.
- Опишите свои платы: размеры, массу, плотность монтажа, наличие BGA, мощных силовых элементов.
- Определите реальный объём сборки: прототипы, малая серия или полноценная серийка.
- Запросите у поставщика тестовый прогон ваших плат или тепловой расчёт с примером профиля.
- Заложите запас по производительности и гибкости настройки, а не только по мощности нагрева.
Чем подробнее вы опишете свои задачи, тем точнее получится подобрать печь оплавления под ваш процесс, а не под красивые характеристики из каталога.
