Что такое термограф простыми словами и зачем он в покрасочной камере
Термограф — это прибор, который записывает, какая температура была внутри печи или покрасочной камеры в течение всего процесса. Он не просто показывает температуру «сейчас», а фиксирует полный температурный профиль: как быстро нагревалось изделие, сколько времени держалась нужная температура и как происходило охлаждение.
Проще говоря, это «черный ящик» термообработки, который позволяет точно понять, правильно ли прошёл процесс полимеризации покрытия.
Зачем термограф нужен в покрасочной камере
В порошковой окраске и при полимеризации покрытий критически важно соблюдать температурный режим. Недогрев или перегрев напрямую влияет на качество покрытия.
Проще говоря, это «черный ящик» термообработки, который позволяет точно понять, правильно ли прошёл процесс полимеризации покрытия.
Зачем термограф нужен в покрасочной камере
В порошковой окраске и при полимеризации покрытий критически важно соблюдать температурный режим. Недогрев или перегрев напрямую влияет на качество покрытия.
Основные задачи термографа:
- Контроль реальной температуры изделия, а не воздуха в камере
- Проверка соблюдения технологических режимов
- Подтверждение качества перед заказчиком
- Поиск проблем в печи или линии окраски
- Оптимизация времени и энергозатрат
Важно понимать: датчик печи показывает температуру воздуха, а термограф фиксирует температуру самой детали. Это принципиальная разница.
Как работает термограф

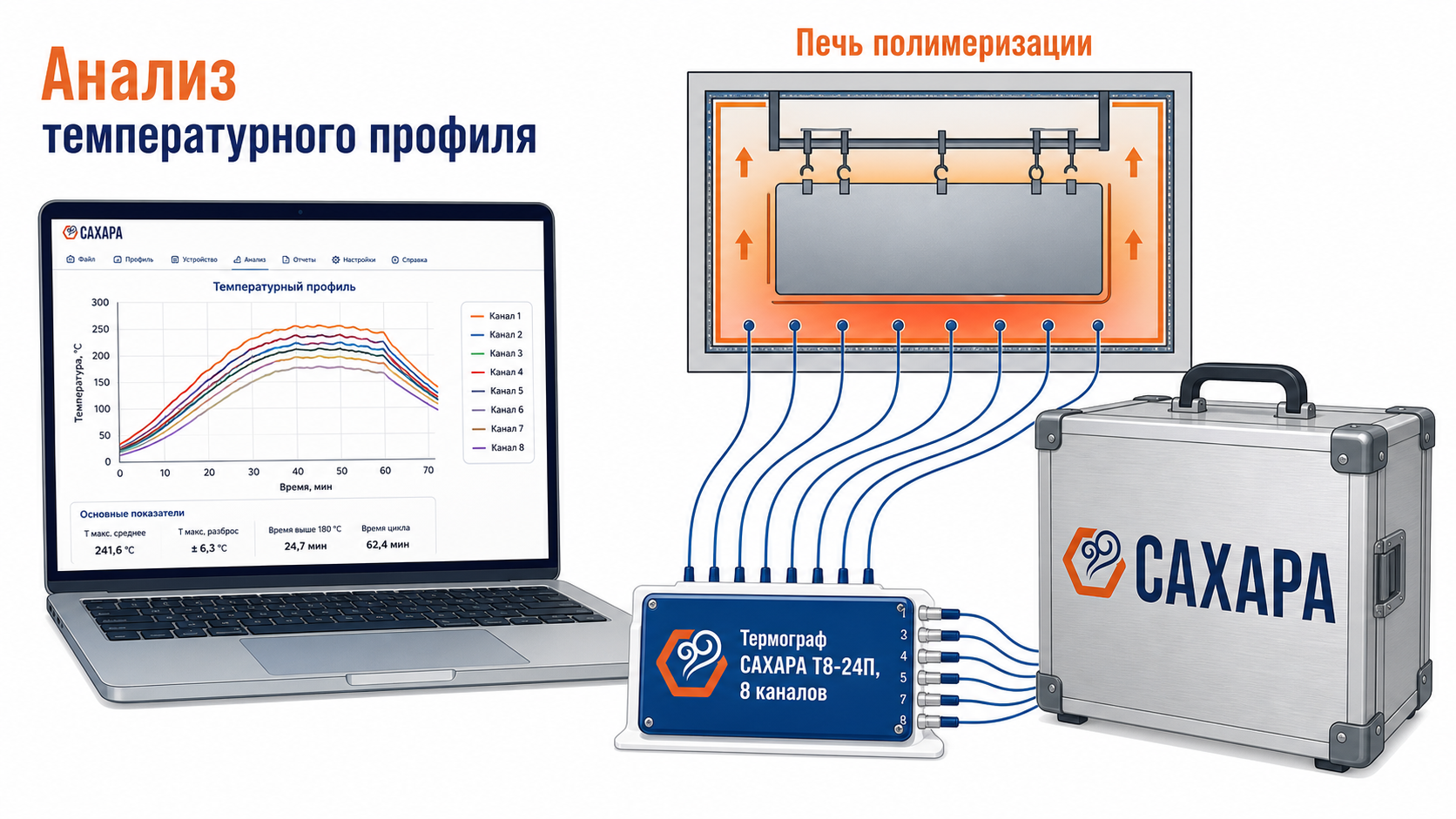

Термограф состоит из регистратора и термопар (датчиков температуры), которые крепятся к изделию. Во время прохождения через печь он записывает данные, а затем их можно выгрузить и проанализировать на компьютере.
В результате вы получаете график температуры, по которому видно:
Пример: если по технологии требуется 180°C в течение 15 минут, термограф покажет, достигла ли деталь этой температуры и сколько реально времени она там находилась.
В результате вы получаете график температуры, по которому видно:
- скорость нагрева
- выход на рабочую температуру
- выдержку (время полимеризации)
- остывание
Пример: если по технологии требуется 180°C в течение 15 минут, термограф покажет, достигла ли деталь этой температуры и сколько реально времени она там находилась.
Почему без термографа сложно обеспечить качество
Без точного контроля температуры возникают типичные проблемы:
Даже если печь настроена «по датчику», это не гарантирует, что изделие прогревается правильно, особенно при разной толщине металла и загрузке.
- недополимеризация (покрытие мягкое, легко повреждается)
- перегрев (пожелтение, ухудшение внешнего вида)
- нестабильное качество от партии к партии
- перерасход энергии
Даже если печь настроена «по датчику», это не гарантирует, что изделие прогревается правильно, особенно при разной толщине металла и загрузке.

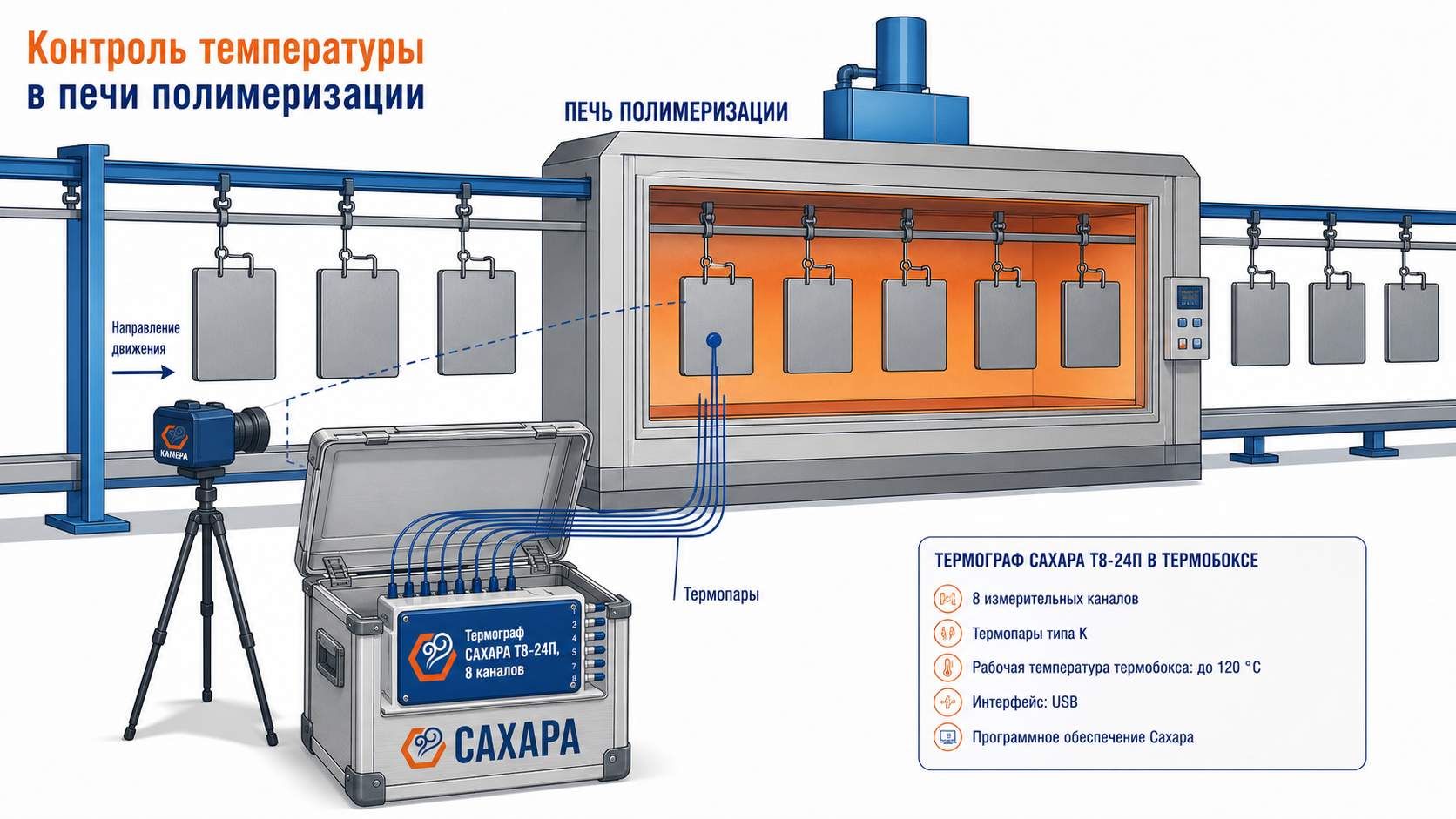

Термограф САХАРА Т8-24П: практическое решение
Термограф САХАРА Т8-24П — это профессиональный прибор, разработанный специально для покрасочных линий и печей полимеризации.
Его ключевые преимущества:
Такой термограф позволяет не просто контролировать процесс, а глубоко анализировать его и находить узкие места в производстве.
Его ключевые преимущества:
- До 8 каналов измерения температуры
- Высокая точность фиксации температурного профиля
- Надежная работа в условиях высоких температур (300 градусов)
- Удобное программное обеспечение для анализа
- Подходит для сложных изделий и многозонных печей
Такой термограф позволяет не просто контролировать процесс, а глубоко анализировать его и находить узкие места в производстве.
Когда особенно нужен термограф
Использование термографа становится обязательным в следующих случаях:
Также он полезен для регулярного аудита процессов - чтобы быть уверенным, что линия работает стабильно.
- запуск новой покрасочной линии
- настройка печи после ремонта
- переход на новое покрытие или порошок
- работа с ответственными изделиями
- требования со стороны заказчика или стандарта качества
Также он полезен для регулярного аудита процессов - чтобы быть уверенным, что линия работает стабильно.
Вывод
Термограф — это не просто дополнительное оборудование, а инструмент контроля качества и стабильности производства. Он помогает видеть реальную картину процесса полимеризации и исключать ошибки, которые невозможно заметить «на глаз».
Использование решений, таких как САХАРА Т8-24П, позволяет вывести процесс окраски на профессиональный уровень и минимизировать брак.
Использование решений, таких как САХАРА Т8-24П, позволяет вывести процесс окраски на профессиональный уровень и минимизировать брак.
