На участке поверхностного монтажа температура - не просто число на индикаторе печи. Она определяет, сформируется ли надёжное паяное соединение, не перегреются ли чувствительные компоненты и будет ли процесс стабильно повторяться от платы к плате.

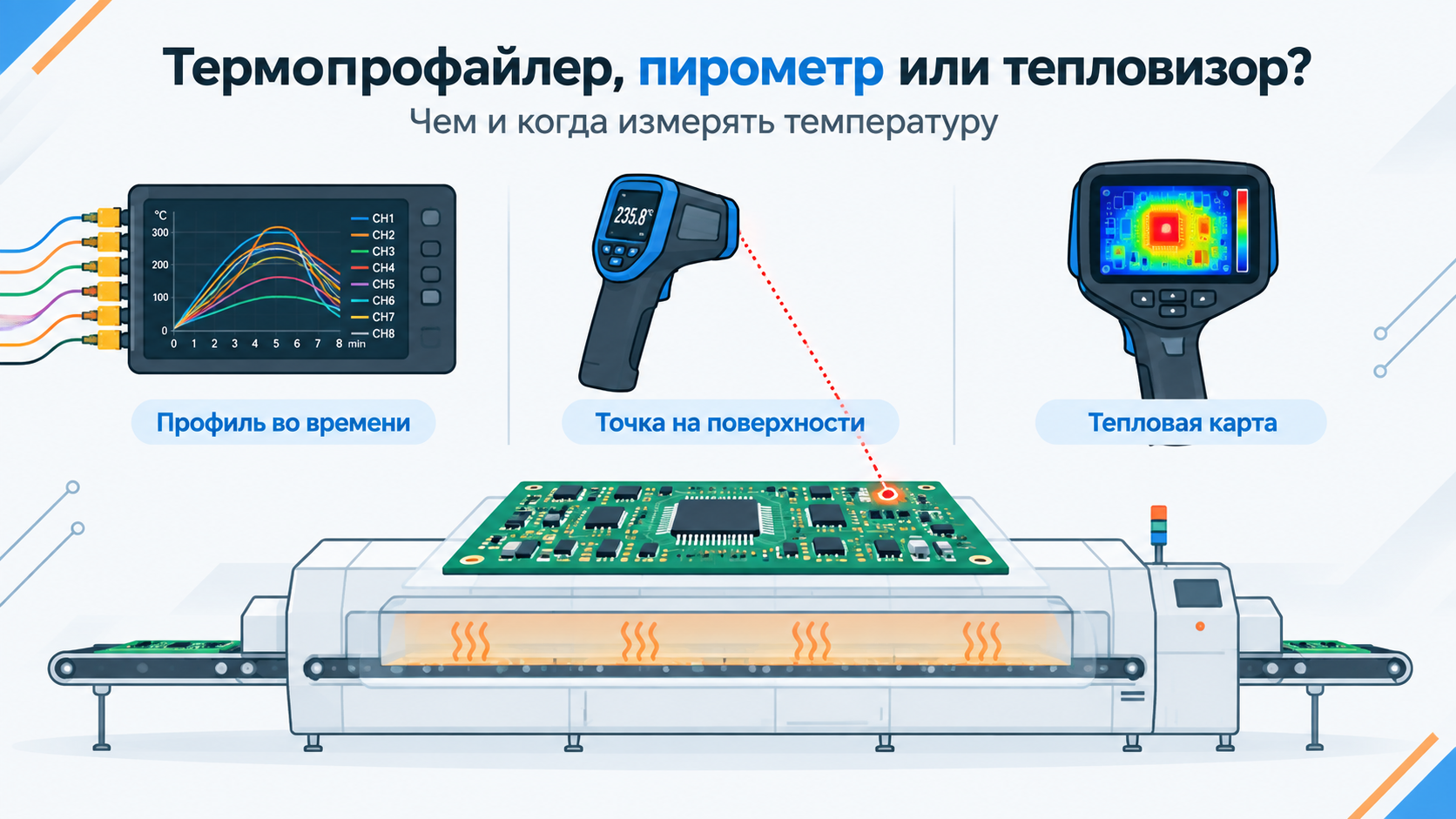

Для разных задач применяют три принципиально разных инструмента: термопрофайлер, пирометр и тепловизор. Они не конкурируют напрямую: каждый отвечает на свой вопрос. Ошибка начинается тогда, когда пирометром пытаются подтвердить профиль пайки, а тепловизором заменить измерение температуры корпуса BGA или холодной точки платы.
Сначала определите, что нужно узнать
Перед выбором прибора полезно сформулировать задачу измерения.
Нужно понять, как меняется температура конкретной платы во времени при прохождении через печь оплавления? Требуется термопрофайлер с термопарами.
Нужно быстро проверить температуру одной доступной поверхности - например, корпуса нагревателя, платы после выхода из печи, радиатора или корпуса двигателя? В большинстве таких случаев подойдёт пирометр.
Нужно увидеть распределение температуры по поверхности, обнаружить локальный перегрев, холодную зону, неисправный нагреватель или неравномерность теплоизоляции? Нужен тепловизор.
Ключевое различие простое: пирометр и тепловизор измеряют температуру поверхности бесконтактно в конкретный момент, а термопрофайлер записывает температуру во времени в нескольких реальных точках изделия. Для настройки пайки оплавлением критична именно температурно-временная зависимость это термопрофиль.
Когда нужен термопрофайлер
Термопрофайлер - это многоканальный регистратор температуры, работающий с термопарами. При измерении термопары закрепляют на контрольных точках печатной платы, запускают сборку через печь и получают график «температура-время» по каждому каналу.
Именно такой график показывает, что фактически происходит с изделием, а не только какая температура задана в зоне печи.
Для SMD-монтажа термопрофайлер применяют в следующих случаях:
- При запуске нового изделия в производство.
- При подборе режима под новую паяльную пасту или смене её партии, если этого требует внутренняя система контроля.
- При переходе на другую толщину платы, другую металлизацию, паллету, массивный радиатор, разъём или BGA.
- После ремонта печи, замены нагревателей, вентиляторов или изменения параметров конвейера.
- При изменении уставок температурных зон, скорости транспортёра и интенсивности конвекции.
- При появлении дефектов: непропая, недостаточного смачивания, шариков припоя, перегрева компонентов, коробления платы, дефектов BGA.
- Для периодического подтверждения стабильности серийного процесса.
- Для оформления технологической документации, внутреннего аудита и разбора рекламаций.
В печи оплавления нельзя считать реальную температуру изделия равной уставке зоны. На нагрев влияют теплоёмкость платы и компонентов, её размер и толщина, расположение массивных деталей, нижний и верхний нагрев, скорость конвейера, паллета, загрузка линии и особенности воздушного потока. Поэтому две платы при одинаковых настройках печи могут получить разный фактический профиль.
Что оценивают по термопрофилю
Термопрофайлер позволяет контролировать не один параметр, а весь цикл пайки:
- Скорость предварительного нагрева.
- Время нахождения в зоне выдержки.
- Температуру и время пересечения ликвидуса припоя.
- TAL — время выше температуры ликвидуса.
- Пиковую температуру в холодной и горячей точках.
- Скорость охлаждения.
- Разницу температур между точками на одной плате, то есть ΔT\Delta TΔT.
- Повторяемость профиля при нескольких прогонах.
Для бессвинцового сплава SAC305 температура ликвидуса составляет 217 °C. Но сам факт достижения 217 °C где-то в камере ещё не означает качественную пайку: важно, чтобы холодная точка изделия получила необходимое время выше ликвидуса, а горячая точка и чувствительные ЭРИ не вышли за допустимый температурный предел. В рабочем протоколе термопрофилирования оценивают пик, TAL, скорости нагрева и охлаждения по каждому каналу, а также разницу температур по плате.
Например, на сложной сборке можно разместить термопары на корпусе BGA, в зоне шарика BGA через технологическое отверстие, в центре платы, на краю, у массивного разъёма, на мелком компоненте 0402 и на нижней стороне платы. Такой подход помогает одновременно найти наиболее холодную и наиболее горячую точки, а не ориентироваться на среднюю температуру камеры.
Почему термопрофайлер незаменим в печи оплавления
Пирометр может показать температуру поверхности платы после выхода из печи. Тепловизор может показать, что один участок платы визуально горячее другого. Но ни один из них не построит достоверную кривую нагрева конкретного компонента внутри тоннеля при реальной скорости конвейера.
Чтобы настроить процесс, технологу нужны ответы на вопросы:
- Когда холодная точка достигла ликвидуса?
- Сколько секунд она находилась выше него?
- Не вышел ли пик на мелком компоненте за допустимое окно?
- Не слишком ли быстро нагревается плата?
- Не создаёт ли массивный разъём недопай в своей зоне?
- Насколько отличается нагрев левого края, центра и правого края конвейера?
Это задачи термопрофилирования. Практическая методика предполагает выбор критических точек по тепловой массе, установку термопар, прогон платы через печь, сравнение результатов с паспортом паяльной пасты и последующую корректировку уставок, скорости конвейера или обдува.
Когда достаточно пирометра
Пирометр это бесконтактный прибор, измеряющий температуру поверхности в небольшой зоне или «пятне» измерения. Его сильная сторона - скорость: можно навести прибор, получить ориентировочное значение и сразу перейти к следующей точке.
Пирометр полезен для оперативного контроля:
- Температуры корпуса печи, нагревательного элемента, радиатора или теплообменника.
- Температуры платы сразу после выхода из печи, если нужно оценить готовность к разгрузке или ручной операции.
- Температуры поверхности корпуса силового компонента, разъёма, кабеля или двигателя.
- Сравнения одинаковых доступных поверхностей при поиске явного перегрева.
- Быстрой проверки, прогревается ли объект в сушильном шкафу, камере полимеризации или на технологическом столе.
- Контроля температуры там, где контактная термопара неудобна или может повредить поверхность.
Пирометр удобен как экспресс-инструмент, но не подходит для подтверждения режима оплавления. Он не показывает историю нагрева и не может заменить измерение температуры под корпусом компонента, на шарике BGA или в холодной точке сборки.
Ограничения пирометра
Пирометр измеряет не «температуру вообще», а интенсивность инфракрасного излучения поверхности. Поэтому на результат влияют коэффициент излучения материала, блеск и цвет поверхности, угол наблюдения, размер измеряемого пятна, расстояние и отражённое излучение от горячих стенок печи.
Особенно осторожно нужно работать с блестящими металлическими поверхностями, залуженными площадками, металлическими экранами, радиаторами и выводами компонентов. Они могут отражать тепловое излучение окружающих объектов. В результате прибор способен показать не фактическую температуру детали, а частично температуру отражения от нагревателя, стенки камеры или оператора.
Практический пример: технолог направляет пирометр на блестящий металлический экран платы у выхода из печи и получает 245 °C. Это ещё не доказательство, что экран действительно нагрет до 245 °C: поверхность с низкой излучательной способностью может отражать излучение горячей зоны. Для критичного контроля лучше подтвердить измерение термопарой либо измерять участок с известной и стабильной излучательной способностью.
Когда выбирать тепловизор
Тепловизор формирует тепловую картину поверхности: на изображении видны зоны с разной температурой. В отличие от пирометра, он не ограничивается одной точкой. Это делает его удобным для поиска аномалий и визуального анализа распределения тепла.
Тепловизор стоит применять, когда нужно:
- Быстро найти перегревающийся элемент на собранной плате.
- Проверить равномерность прогрева крупной поверхности.
- Обнаружить холодный участок на корпусе печи, сушильной камеры или термошкафа.
- Выявить неработающий или неравномерно работающий нагреватель.
- Оценить распределение температуры на радиаторе, силовом модуле, клемме, проводнике или разъёме.
- Сравнить несколько участков изделия в один момент времени.
- Искать дефекты теплоизоляции, утечки тепла и локальные перегревы оборудования.
- Документировать состояние объекта с помощью термограммы до и после обслуживания.
На участке электроники тепловизор особенно полезен при отладке силовых устройств, DC/DC-преобразователей, блоков питания, плат управления двигателями, нагруженных разъёмов и узлов с радиаторами. Он позволяет увидеть, где тепло выделяется неравномерно, ещё до того, как компонент выйдет из строя.
Что важно помнить о тепловизоре
Тепловизионное изображение очень наглядно, но на нём легко ошибиться. Цветовая карта это не абсолютная гарантия точной температуры в каждой точке. Для корректного измерения необходимо учитывать коэффициент излучения поверхности и отражённую температуру. Это особенно важно для металлов, глянцевых, полированных и отражающих поверхностей.
Если задача требует точного значения температуры, рекомендуется сверить показания тепловизора с контактным измерением и настроить коэффициент излучения для конкретной поверхности. Такой подход прямо предусмотрен методиками термографического контроля.
Тепловизор также имеет пространственное разрешение: маленький компонент на плате может занимать слишком мало пикселей матрицы. В этом случае температура отдельного 0402-, 0603- или даже 1206-компонента будет измерена с большой неопределённостью, особенно при значительном расстоянии до объекта. Для поиска общей аномалии это допустимо; для валидации режима пайки нет.
Как выбрать прибор под задачу
Выбирать следует не по принципу «какой прибор точнее», а по тому, какую информацию нужно получить.
Термопрофайлер выбирают, если необходимо управлять технологическим циклом во времени. Он нужен для настройки печи оплавления, подтверждения профиля по паспорту паяльной пасты, контроля BGA, сложных многослойных сборок и документирования процесса. Чем сложнее плата и выше риск разницы температур между компонентами, тем важнее достаточное число измерительных каналов.
Пирометр выбирают, если нужна быстрая проверка одной доступной поверхности без контакта. Это хороший прибор для ежедневной экспресс-диагностики, но не средство подтверждения профиля пайки.
Тепловизор выбирают, если требуется увидеть тепловую картину и локализовать проблему. Он незаменим при диагностике перегрева, оценке равномерности нагрева и обслуживании оборудования, однако для точного контроля отражающих поверхностей требует настройки и проверки показаний.
На практике наиболее эффективен не выбор одного универсального прибора, а связка инструментов:
- Термопрофайлер - для запуска и валидации технологического режима.
- Пирометр - для быстрой точечной проверки.
- Тепловизор - для поиска и визуализации тепловых аномалий.
Пример для печи оплавления
Представим, что после перехода на новую плату появились непропаи у массивного разъёма, а мелкие компоненты рядом с краем платы выглядят перегретыми.
Пирометр может помочь быстро проверить температуру корпуса разъёма после выхода из печи, но не ответит, сколько времени разъём находился выше ликвидуса.
Тепловизор покажет, что край платы и зона мелких компонентов остывают иначе или имеют более высокую температуру на выходе. Это полезная подсказка для диагностики, но она не заменит технологического измерения.
Термопрофайлер с термопарами на массивном разъёме, мелком компоненте, центре и краю платы покажет полную картину. Если разъём оказывается холодной точкой и не набирает требуемый пик или TAL, а мелкий компонент на краю платы уже выходит за допустимый максимум, нужно искать баланс в скорости конвейера, уставках зон, конвекции, нижнем нагреве или конструкции паллеты. Решение принимают по измеренной термограмме, а не по показаниям датчика печи.
Итог
Термопрофайлер, пирометр и тепловизор не заменяют друг друга.
Для настройки и документального подтверждения пайки оплавлением нужен термопрофайлер с правильно закреплёнными термопарами. Он показывает реальную температуру изделия во времени и позволяет контролировать пик, TAL, скорости нагрева и охлаждения, а также ΔT\Delta TΔT между критическими точками платы.
Пирометр нужен для быстрой точечной проверки поверхности. Тепловизор - для поиска неоднородности нагрева и локальных перегревов. Оба прибора полезны в эксплуатации и диагностике, но при измерении отражающих материалов требуют особого внимания к коэффициенту излучения и отражённой температуре.
Если задача обеспечить стабильное качество SMD-пайки, ориентируйтесь не на температуру воздуха в печи и не на единичное измерение поверхности, а на подтверждённый профиль конкретной сборки.
