Полный путь детали: от подготовки поверхности до выхода из печи полимеризации

Порошковая окраска давно стала стандартом для металлических конструкций, мебели, профилей и промышленного оборудования благодаря высокой стойкости покрытия и эстетике. Но стабильный результат здесь начинается не с печи, а задолго до нее - с правильной подготовки поверхности и контроля температурного режима по всей линии.

Почему важно смотреть на процесс «от детали, а не от печи»

На любой порошковой линии можно условно выделить три ключевых блока: подготовка поверхности, нанесение порошка и полимеризация в печи. Если рассматривать их по отдельности, кажется, что достаточно «поставить правильную температуру в печи», но на практике любая ошибка в подготовке детали или в нанесении порошка потом «вылезает» уже на выходе из печи.

Поэтому грамотный технолог всегда думает не категориями «230 °C в печи», а категориями полного пути детали: что с ней происходило до печи, как она прогрелась внутри, и в каком состоянии покрытие выходит на охлаждение.

Подготовка поверхности — фундамент качества покрытия

До того как деталь увидит порошковый пистолет, ее поверхность должна пройти несколько последовательных стадий очистки и химической подготовки. От того, насколько качественно выполнен этот блок, зависит адгезия, коррозионная стойкость и срок службы покрытия.pokras+2

Основные этапы подготовки поверхности:

Механическая очистка: удаление окалины, плотной ржавчины, старого покрытия пескоструем, шлифованием или дробеметом в зависимости от материала и исходного состояния детали.
Обезжиривание: смыв масел, технологических смазок и других жировых загрязнений щелочными растворами, эмульсиями или органическими растворителями с последующей промывкой водой.
Химическая подготовка: фосфатирование, травление, пассивация или нанесение конверсионных слоев для повышения адгезии и дополнительной защиты от коррозии.
Сушка перед нанесением порошка: удаление остаточной влаги в отдельной сушильной печи горячим воздухом, чтобы не получить дефекты типа пор и вздутий.

Качественная подготовка поверхности — это не только «чистый металл», но и правильно подобранные режимы моек, химии, промывок и сушки под конкретную номенклатуру деталей.

Нанесение порошкового покрытия — равномерный слой и правильная толщина

Следующий шаг - участок нанесения порошка, где деталь получает свой будущий защитный и декоративный слой. Здесь важно не только оборудование, но и стабильность условий: заземление, параметры распыления и качество самого порошка.

Ключевые моменты участка нанесения:

Подготовка подвеса: надежный контакт детали с подвесом для правильного заземления и равномерного электростатического поля.
Настройки оборудования: рабочее напряжение, расход воздуха, расстояние до изделия и траектория движения пистолетов для стабильной толщины слоя.
Толщина покрытия: для большинства систем порошкового покрытия по металлу типичный диапазон составляет порядка 60–80 мкм, что обеспечивает баланс между защитой и экономичным расходом материала.
Контроль нанесения: визуальный контроль «прозревов», переувлажнений и наплывов еще до отправки в печь, чтобы не гонять заведомо брак по туннелю.

Даже идеальная печь не исправит недонесенный порошок или критические дефекты нанесения - максимум сможет «заполимеризовать брак».

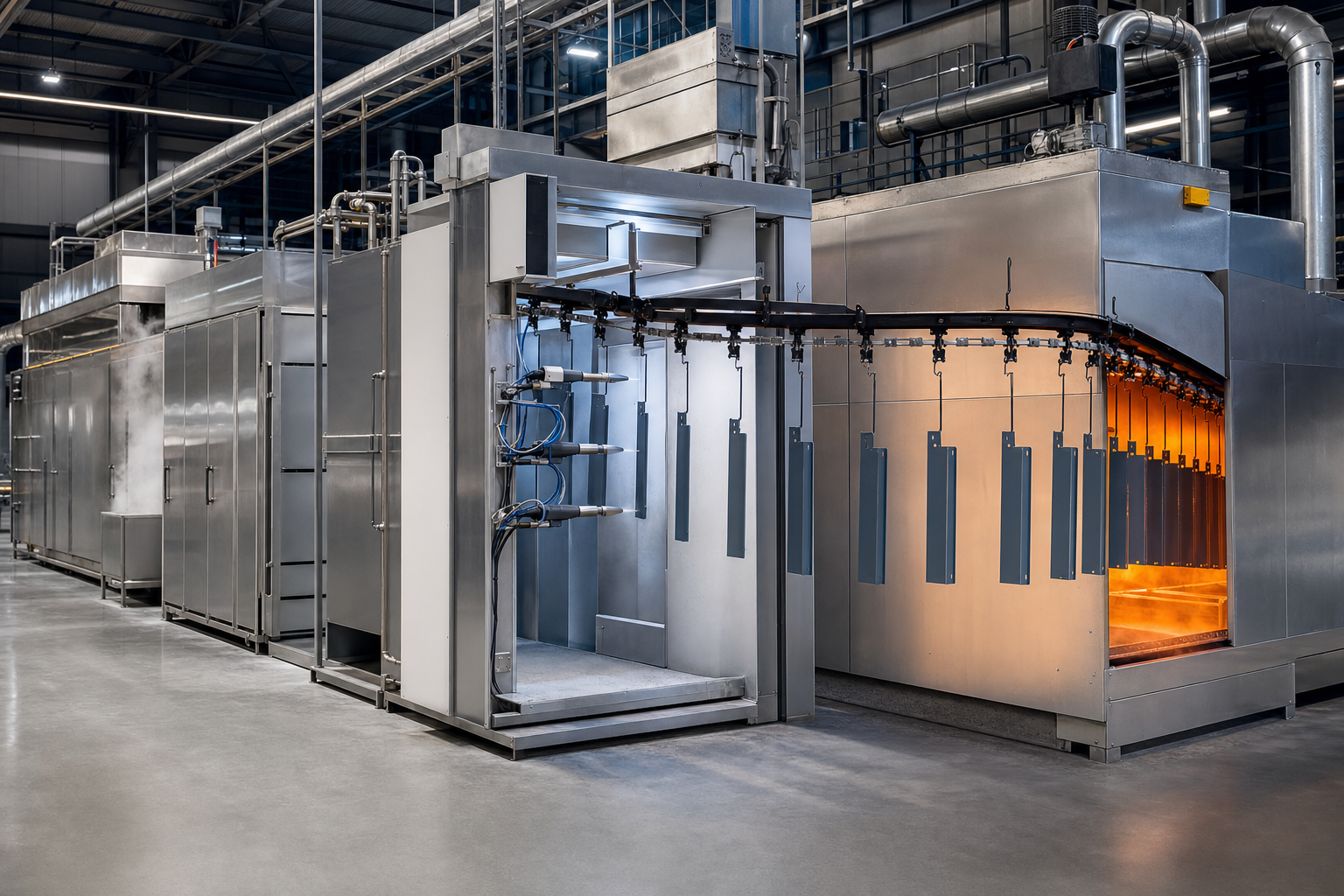

Путь через туннельную печь полимеризации

После нанесения порошка деталь направляется в туннельную печь, где порошок сначала плавится, затем гелеобразуется и полимеризуется в прочную пленку. В этом блоке важно не только значение температуры, но и то, как деталь реально прогрета по всему объему.

Классический путь детали в печи:

Зона нагрева: деталь набирает температуру, порошок начинает плавиться и растекаться по поверхности.
Зона выдержки: изделие удерживается при рабочей температуре (обычно порядка 150–200 °C в металле) определенное время, чтобы завершилась полимеризация.
Зона выхода и начала охлаждения: деталь покидает горячую зону печи и постепенно остывает до температуры, при которой покрытие уже достаточно стабильно для дальнейших операций.

Для типичных систем порошкового покрытия часто применяют режимы с температурой металла в диапазоне примерно +160…+200 °C и временем выдержки порядка 10–20 минут, однако конкретные значения зависят от рецептуры краски, массы детали и рекомендаций производителя. Выставить только «температуру воздуха в печи» недостаточно — важно обеспечить именно достижение и удержание требуемой температуры в теле детали.

Риски, если смотреть только на «шильдик» печи

На практике многие линии настроены по принципу: «завод сказал 180 °C, поставили 200 °C на контроллере - значит, все хорошо». Такой подход игнорирует тепловую инерцию деталей, неравномерность загрузки туннеля, влияние подвесов и реальные перепады температуры по длине печи.

Типичные проблемы при таком подходе:

Не довели деталь: при массивной номенклатуре металл просто не успевает прогреться до нужной температуры полимеризации, хотя воздух в печи давно «держит режим».
Пережиг покрытия: тонкие и легкие изделия могут перегреваться, что приводит к изменению оттенка, потере блеска и ухудшению механических свойств.
Разный результат в одной партии: крайние и центральные подвесы, детали разной массы и геометрии дают отличающийся результат при одинаковых установках печи.

Без объективного контроля температуры самой детали оператору приходится опираться на опыт и «глазомер», что плохо масштабируется и приводит к плавающему качеству.

Контроль пути детали термографом

Чтобы управлять не «по ощущениям», а по факту, на туннельных линиях используют термографы — измерители температурного профиля детали по всей длине печи. При прохождении термографа через печь вместе с изделием фиксируется реальная температура в металле и распределение тепла по времени и зонам туннеля.

Типичный сценарий использования термографа:

Закрепление измерительного блока: термограф с термопарами устанавливают на типовую деталь или специальный макет, максимально похожий по массе и геометрии на реальные изделия.
Проход через печь: устройство записывает температурный профиль по нескольким каналам в течение всего цикла — от входа в печь до выхода.
Анализ профиля: программное обеспечение отображает графики нагрева и охлаждения, показывает фактическое время пребывания детали в целевом диапазоне температур.
Коррекция режима: на основе профиля корректируют скорость конвейера, уставки зон печи, балансировку воздуха и загрузку линии, чтобы получить требуемый «окно полимеризации» именно в металле.

Такой подход позволяет «привязать» печь к реальному пути детали, а не только к показаниям одного-двух датчиков в воздухе.

Контроль качества на выходе из печи

Даже при оптимальном термопрофиле конечным критерием качества остается состояние покрытия на выходе из печи и после охлаждения. Здесь важно сочетать визуальный и инструментальный контроль.

Базовый чек‑лист контроля на выходе:

Визуальный осмотр: отсутствие непрокрасов, шагрени, пузырей, трещин, потеков и инородных включений на поверхности детали.
Толщина покрытия: выборочный контроль толщиномером для подтверждения, что слой находится в заданном диапазоне, обычно порядка 60–80 мкм для большинства архитектурных и промышленных систем.
Адгезия: тест решетчатой насечкой или аналогичные методы, рекомендованные стандартами и производителем порошковой краски.
Устойчивость к внешним воздействиям: по программе испытаний - от экспресс‑тестов до коррозионных камер и климатических испытаний для ответственных изделий.

Если покрытие стабильно проходит этот чек‑лист, а термопрофиль зафиксирован термографом, линия может воспроизводимо выдавать одинаковый результат партия за партией.

Зачем связывать подготовку, нанесение и печь в единую систему

Когда подготовка поверхности, участок нанесения и печь полимеризации живут «каждый сам по себе», любая проблема превращается в «перетягивание одеяла» между участками. Правильнее рассматривать полный путь детали как единую систему, где каждое звено напрямую влияет на результат.

Что дает такой подход:

Быстрая диагностика проблем: по термопрофилю и состоянию покрытия можно быстро понять, где искать первопричину - в химии, в нанесении или в режимах печи.
Экономия ресурсов: оптимизация температуры и времени полимеризации под реальный профиль детали снижает перерасход энергии и уменьшает риск брака.
Масштабируемость: при запуске новой номенклатуры достаточно один раз снять термопрофиль и скорректировать параметры, чтобы процесс остался предсказуемым.

В результате заказчик получает стабильное качество, а производитель - управляемый и экономичный процесс, где решения принимаются на основе данных, а не субъективных оценок.
