Зачем нужен термопрофиль печи при СМД‑пайке и как термопрофайлер сокращает путь проб и ошибок.
Что такое термопрофиль простыми словами

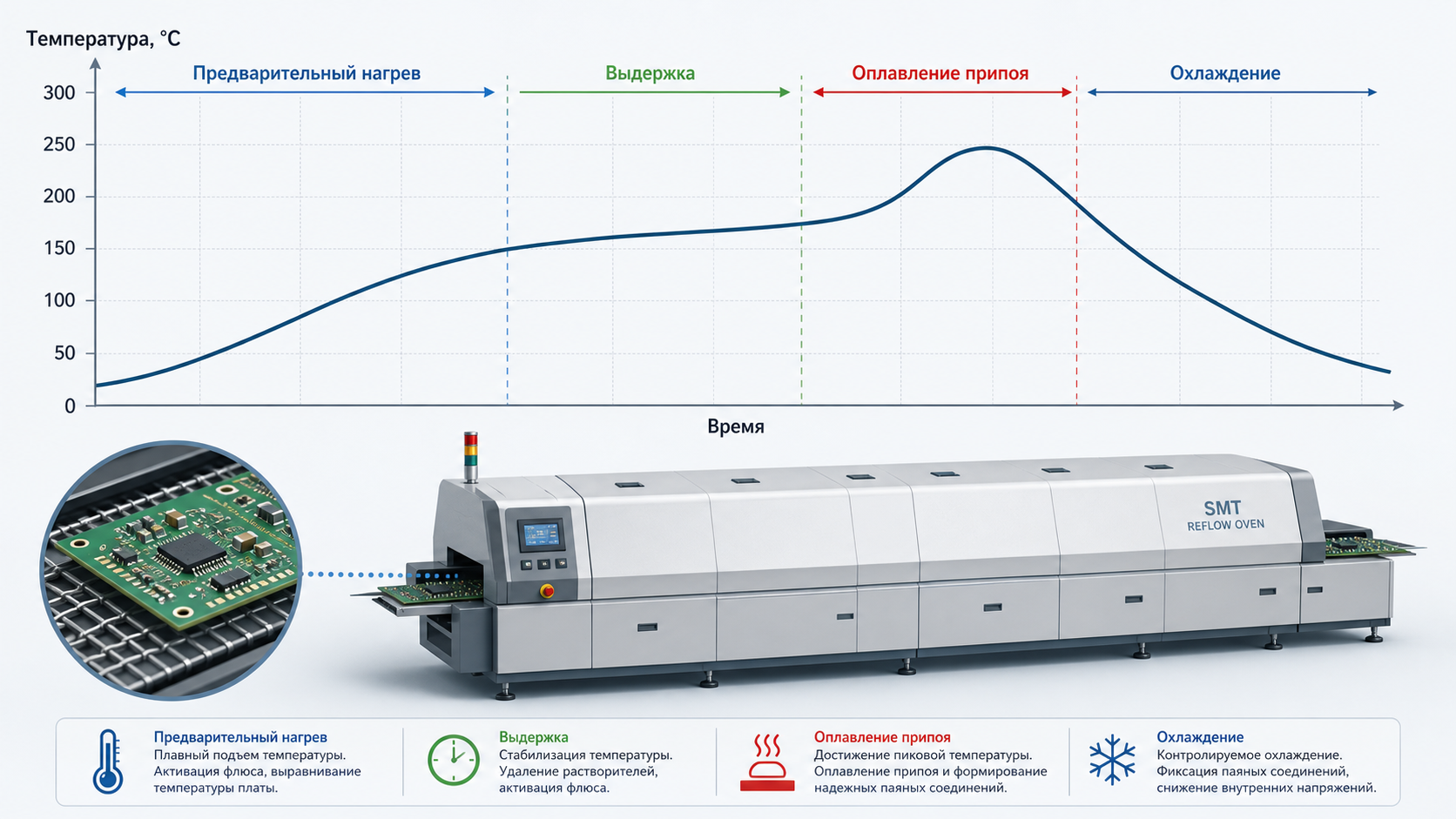

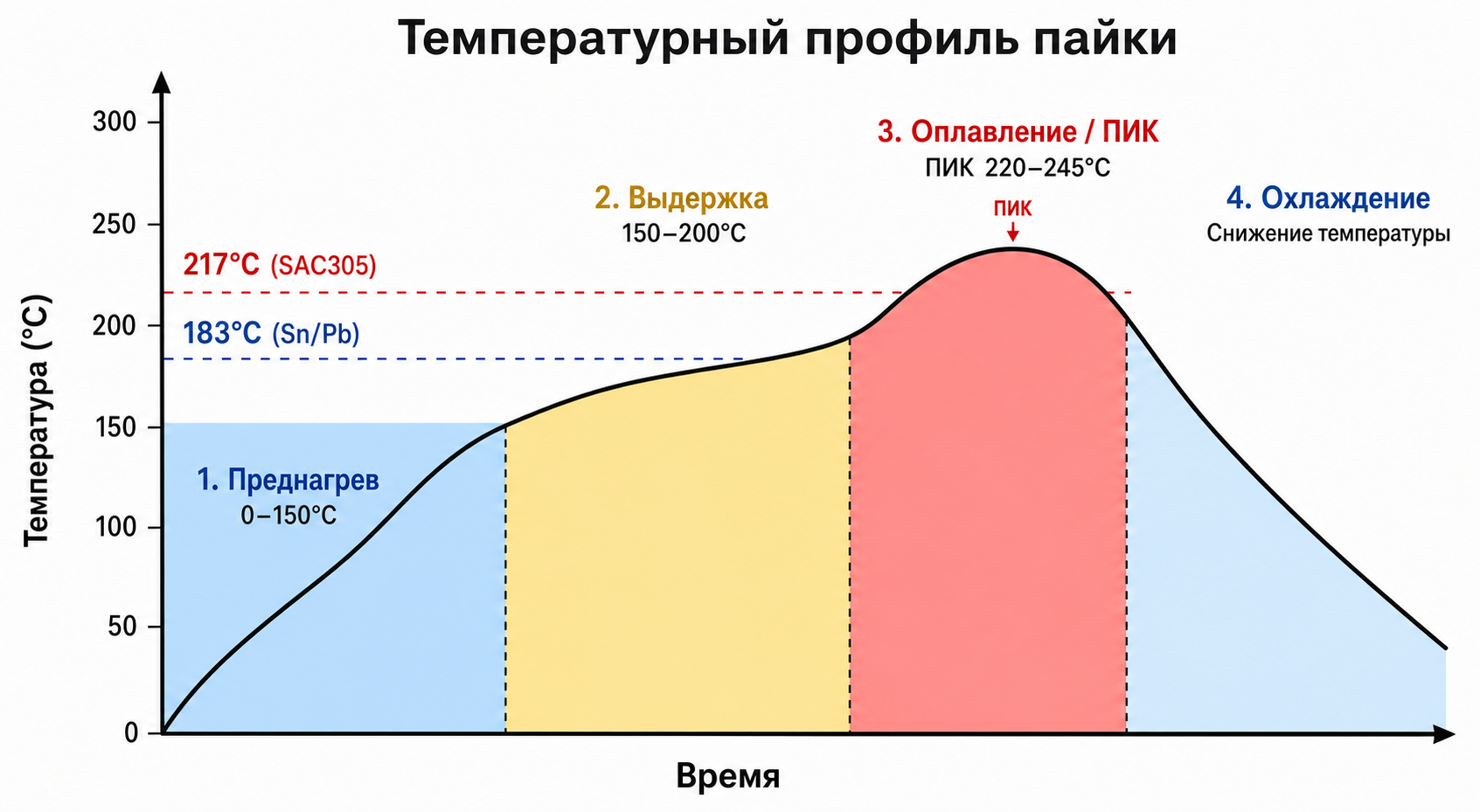

Термопрофиль оплавления паяльной пасты - это график, который показывает, как меняется температура платы и компонентов во времени, пока они проходят через печь. Классический профиль состоит из этапов: предварительный нагрев, стабилизация, оплавление припоя и контролируемое охлаждение.
Если упростить, термопрофиль отвечает на три вопроса: насколько быстро мы нагреваем плату, до какой максимальной температуры и как долго держим её горячей перед охлаждением. Для каждой паяльной пасты и каждого типа платы производитель задаёт свои допустимые диапазоны температур и времени, и выход за них приводит к дефектам.
Чем опасен неверный термопрофиль
Неправильный профиль - это либо слишком холодная, либо слишком горячая, либо слишком «неровная» печь по времени и зонам.
Основные риски:
- Недогрев в зоне оплавления. Паяльная паста не достигает температуры расплава, формируется непропай, слабые соединения, которые отказывают при вибрации, термоциклировании и механических нагрузках.
- Слишком резкий нагрев. Из-за быстрого подъёма температуры появляется надгробный камень (компонент встаёт вертикально), перемычки припоя, разброс капель припоя и отслоение площадок.
- Перегрев компонентов. Чрезмерная пиковая температура или слишком длинная выдержка приводят к трещинам в корпусах, деградации пластика, повреждению чувствительных микросхем.
- Неразогретая и неравномерно прогретая плата. При слишком коротком или неправильном предварительном нагреве часть платы остаётся холодной, флюс не успевает активироваться, появляется разброс по качеству пайки по полю платы.
В итоге технолог получает набор «странных» дефектов, которые трудно связать между собой, хотя корень проблемы один - термопрофиль не соответствует требованиям пасты и конструкции платы.
Почему «метод тыка» в печи не работает
Частый подход на небольших производствах: «подкрутим температуру и скорость конвейера, пока не станет хорошо». Но без измерения реальной температуры на плате технолог работает вслепую: он видит лишь настройки панелей печи, а не то, что происходит с изделиями внутри.
Проблемы такого подхода:
- Настройки не привязаны к плате. Один и тот же режим по индикации печи даёт разные температуры для лёгких и тяжёлых плат, для массивных разъёмов и мелких чип‑резисторов.
- Невозможно сравнивать режимы. Технолог меняет температуру или скорость, но не имеет возможности объективно сравнить два профиля, кроме визуального осмотра пайки.
- Много тестовых прогонов. Чтобы случайно «попасть» в рабочий профиль, приходится многократно гонять платы, тратить пасту, время и ресурсы, рискуя при этом испортить дорогое изделие.
Без измерений термопрофиль превращается в набор догадок, и при смене пасты, толщины платы или новой номенклатуры компонентов всё приходится подбирать заново «с нуля».
Как работает термопрофайлер и что он даёт
Термопрофайлер, например САХАРА Т8‑20, измеряет температуру по нескольким каналам прямо на плате и в зоне печи, и строит реальный график температурного профиля для конкретного изделия и режима печи.market.
Ключевые функции:
- Подключение термопар к плате и печи. К профайлеру можно подключить до восьми термопар типа K, закрепить их термоскотчем на критичных точках платы и в воздухе тоннеля печи.market.
- Запись температуры во времени. Устройство проходит через печь вместе с платой или отдельно в защитном термобоксе и регистрирует температурную кривую для каждого канала с шагом порядка одной секунды.
- Анализ профиля в ПО. Программа профайлера показывает график, пиковую температуру, скорости нагрева и охлаждения, время выдержки в ключевых зонах и помогает сопоставить их с требованиями паяльной пасты и компонентов.
Таким образом термопрофайлер переводит настройку печи из «угадывания» в измеряемый и воспроизводимый процесс: есть цифры и графики, которые можно сравнивать и документировать.
Как термопрофайлер сокращает путь проб и ошибок
Главное преимущество термопрофайлера - резкое уменьшение количества тестовых прогонов и время выхода на стабильное качество пайки.
На практике это выглядит так:
- Технолог берёт типовую плату, закрепляет термопары на горячих и холодных точках (массовые разъёмы, зоны плотного монтажа, край платы).
- Запускает один‑два прохода через печь и получает реальные профили по каждому каналу: видно, где недогрев, а где перегрев, сколько времени плата «живет» выше температуры плавления припоя.
- На основе графиков корректирует температуры зон и скорость конвейера, добиваясь нужной пиковой температуры и плавного нагрева/охлаждения.
- Сохраняет профиль в виде настроек печи и реперных графиков, к которым можно быстро вернуться при повторении заказа или смене партии пасты.
Вместо десятков прогонов «на глаз» технолог делает несколько осмысленных циклов с измерениями и сразу понимает, куда двигать параметры. Это особенно важно для дорогих изделий, BGA/QFN‑корпусов и мелкосерийного производства, где цена ошибки высока.
Вывод
Термопрофиль - это не «ещё один сложный термин технолога», а сердцевина процесса СМД‑пайки, от которой зависит, будут ли ваши платы работать надёжно. Термопрофайлер делает этот профиль видимым и управляемым, превращая настройку печи из лотереи в понятный инженерный процесс с измерениями и контролем.
